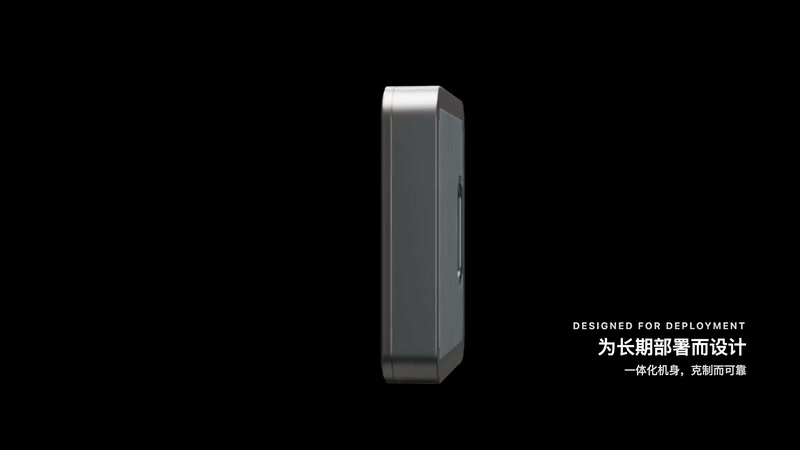

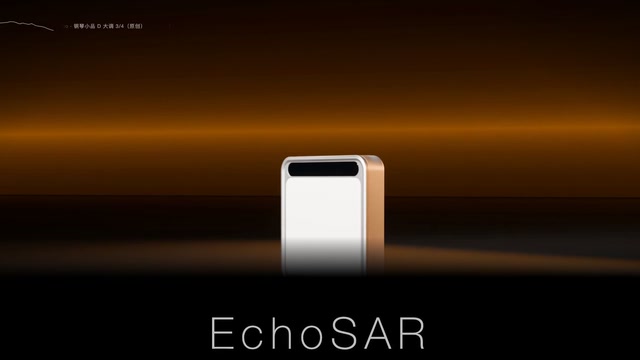

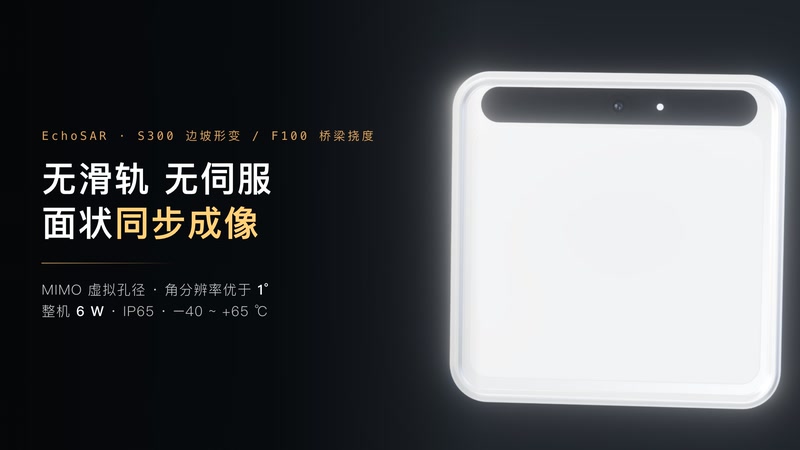

形变监测雷达是一种利用毫米波对目标做非接触位移测量的设备。雷达向被监测对象发射毫米波，接收回波，通过回波的距离和相位信息，计算目标沿雷达视线方向的位移。它不需要在被测物体上安装任何器件，也不依赖可见光，适合边坡、桥梁、路面等不便布设传感器、环境条件复杂的监测对象。EchoSAR 是星地遥感的 4D 成像 MIMO 毫米波形变监测雷达。它采用 FMCW 调频连续波体制，宽带信号提供高距离分辨率，MIMO 用较少的收发通道构成虚拟孔径，得到更高的方位角分辨率。这种设计使雷达在较小的体积下就能获得较好的成像效果，便于在空间受限的现场安装和长期部署。 深圳市星地遥感科技有限公司提供 EchoSAR 雷达、平台和安装调试服务。直立岩壁边坡监测雷达
用 F100 形变监测雷达测桥梁挠度，设站几何决定数据的含义。雷达通常放在桥下地面、承台或墩旁，仰视主梁底面。挠度是竖向的，视线越接近竖直，挠度在视线上的分量越大。视线偏斜时，读数需要按夹角换算为竖向挠度。一次观测可以同时覆盖多个截面，每个截面对应一个或几个分辨单元。平整的混凝土梁底回波通常较稳定，必要时在关键截面加装角反射器。设站点要避开桥下车辆和行人频繁经过的位置。星地遥感出具 F100 方案时，会给出各截面的视线夹角和换算方法。视线夹角确定后，换算系数在整个监测期内保持不变。 直立岩壁边坡监测雷达车辆遮挡可以选择车流少的时段观测，并同步拍摄现场照片辅助判别。
形变监测雷达不能做什么？这是选型时值得先问清的问题。EchoSAR 只测视线方向的位移，垂直于视线的运动测不到。比分辨单元还小的零散碎石，不能逐块分辨。基座不稳时，设站晃动会混入位移读数。植被、水面和移动物体的回波不稳定，需要布设角反射器或者避开。它测缓慢形变，不承担瞬时落石报警。它提供位移数据，不判断边坡或桥梁是否安全。把这些边界写进方案，客户对设备的预期才会准确。星地遥感在技术交流时会主动说明这些限制。边界讲清楚之后，雷达擅长的非接触、全天候和面状监测，反而更容易被用好。
大型堆填体、排土场和尾矿库坝体，规模大、堆高快，边坡位移是日常关注的重点。雷达覆盖范围大，可以对整个坝坡或堆体表面做监测，位移速率变化时给出提示。这类对象的表面多为松散的砂石，回波相对稳定，适合雷达监测，参考点和角反射器放在附近稳定的基岩上。城市高边坡和挡墙，位于居民区、道路旁，位移关系到周边安全。雷达在对面的建筑物或空地上设站，不需要进入边坡范围，对挡墙和坡面做长期监测。非接触的方式便于获得施工许可，设备体积小、安装快，对周边居民和交通的干扰小，是城市环境中较理想的监测方式。 S300 形变监测雷达的探测距离不小于 300 m。
采购星地遥感 EchoSAR 形变监测雷达，一套供货通常包括几部分。主机按监测对象选择 S300 或 F100。安装件包括支架、紧固件和防护罩，按站位形式配置。参考角反射器按站位数量配置，常见做法是每站两个。野外站点另配太阳能板、蓄电池和充放电控制器。通信采用 4G 或有线网络，按现场条件选择。平台账号、数据接口说明和使用培训随设备一起提供。安装调试可以由星地遥感现场完成，也可以远程指导客户团队完成。清单中的每一项都在报价单里分列，方便比对。客户也可以只采购主机和角反射器，平台改为接入自有系统。 可以安装靶标的位置，视觉位移监测精度更高，二者可以互相检核。在线预警毫米波形变监测雷达厂家哪家好
提醒阈值由管理单位依据设计文件和规范设定，系统提供数据和提示信息。直立岩壁边坡监测雷达
雷达监测与 InSAR 相比，尺度和时间分辨率不同。InSAR 覆盖范围大，适合区域普查，但重访周期以天计；地基雷达覆盖范围小，但可以连续监测，时间分辨率高。二者配合：InSAR 普查找出变形的坡体，雷达对其中风险较高的坡体做连续监测，是天空地一体化监测体系中不同层次的分工。与全站仪自动监测相比，雷达不需要在被测体上安装棱镜，一台设备同时监测很多个位置，全站仪则是逐点依次测量。在人员无法到达的位置，没有办法安装棱镜，雷达就是更现实的选择。全站仪的优势是测量精度稳定、成熟，二者在项目中也可以配合使用，用全站仪对关键点做检核。星地遥感 EchoSAR 不依赖可见光，雨雾夜间仍可获得有效数据，数据可通过 4G 或网络回传并接入客户平台。 直立岩壁边坡监测雷达
