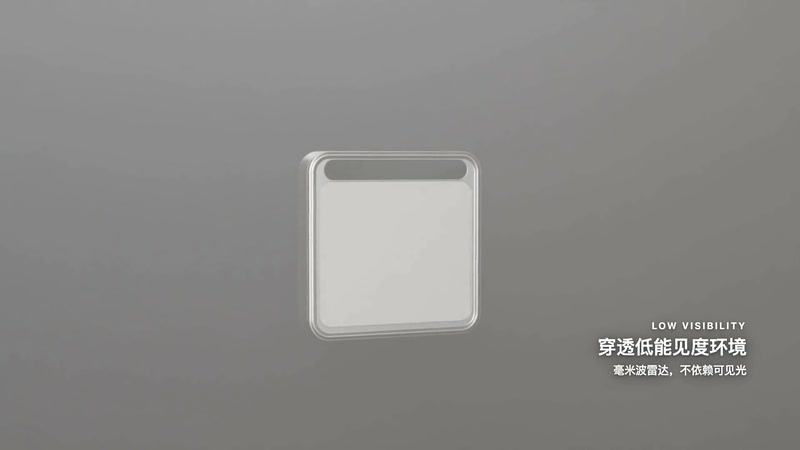

星地遥感围绕形变监测，提供毫米波雷达 EchoSAR、固定式视觉位移监测仪、无人机视觉位移监测系统和 InSAR 软件等产品。雷达是其中全天候、面状监测的主力。对边坡、桥梁、路面等不同对象，星地遥感会结合现场条件，给出雷达与其他手段组合的监测方案，并提供设备、平台和安装调试服务。深圳市星地遥感科技有限公司的 EchoSAR 系列形变监测雷达，面向水利、交通、矿山、市政等行业。设备强调一体化、低功耗、免维护和野外长期在线，数据可以接入客户的平台。客户提出监测对象、范围和现场条件后，星地遥感可提供型号选择建议、布设方案、回波强度分析和报价，帮助客户在项目前期明确监测方案。 形变监测雷达向目标发射毫米波，根据回波的距离和相位，计算目标沿视线方向的位移。实时桥梁挠度监测雷达批发

路面沉降和塌陷预警，是毫米波雷达的另一类应用。采用 4D MIMO 方案，把雷达装在路灯杆上，距地约 10 m，对路面做面状监测。城市道路下方的管线渗漏、地下空洞，可能引起路面缓慢沉降直至塌陷，雷达非接触、不占用路面，可以长期在线监测路面位移，发现沉降异常。在路面沉降方案中，雷达装在 10 m 高的路灯杆上，横断面方向视场 60°，可覆盖路宽约 17.2 m；纵断面方向视场 24°，近端约 4.25 m，远端 20 m 处约 8.5 m。这是方案设计的几何参数，用来说明一台雷达在路面上能覆盖的范围。不同天线配置的机型视场不同，实际引用要对应具体型号。 尾矿库坝体毫米波形变监测雷达公司该方案每个分辨单元约 0.9 m，都是一个测点。

形变监测雷达在行业中的使用越来越普遍，是因为它解决了几个难题：高陡边坡无法布设传感器，雨雾夜间光学手段失效，大范围监测点位不够，桥梁和路面不便接触测量。毫米波雷达用非接触、全天候、面状的方式，补上了传统监测手段的短板，成为边坡、桥梁、路面监测体系中的重要一环。雷达监测成功的关键，不在设备本身，而在方案和运维。设站位置选得好，参考点布得稳，回波强度分析做得细，供电通信可靠，阈值设得合理，数据持续有人看，才能让雷达的数据真正转化为管理行动。星地遥感在项目前期的踏勘、方案和回波强度分析上投入较多时间，目的就是让设备装好以后就能稳定地产出可用的数据。

一面长而高的岩壁，常常需要几台形变监测雷达分工覆盖。较宽的壁段可以横置一台，从对侧一次扫过整个横断面。壁高超过单台竖向覆盖时，可以上下各布一台，或者对较窄的壁段改为纵置。相邻雷达的覆盖区留出重叠，便于拼接和比对。每个站位附近都要布设参考角反射器，一般不少于两个。多台近距离工作时，需要协调频段和工作时段，避免相互干扰。全部 EchoSAR 的数据汇入同一平台，按统一的分辨单元编号展示。台数和姿态由壁面几何决定，不同岩壁的配置往往不同。星地遥感会按壁面的分段情况，给出每台设备的姿态和覆盖示意。 F100 采样率可达 50 Hz，车辆过桥的挠度过程可以完整记录。

在投标文件里写形变监测雷达参数，指标要和条件写在一起。星地遥感 EchoSAR S300 的径向精度写成 50 m 处不大于 1 mm、300 m 处不大于 3 mm。探测距离写不小于 300 m。视场写方位 120° 乘俯仰 25°，并注明主机可纵置对调。分辨率写距离分辨率不大于 0.079 m、角分辨率优于 1°。数据更新写单次成像与解算不超过 5 分钟。主机写约 2 kg、功耗不大于 10 W、IP65、零下 40 ℃ 至 65 ℃。这样写，评审人员可以逐项核对，也不会把条件不同的指标混为一谈。条件写全，比单写一个精度数字更有说服力。 高陡岩壁监测方案：雷达站距壁面约 50 m，一次扫过 78 m 的横断面。桥梁挠度边坡监测雷达代理

选雷达站位之前，先算清回波强不强、覆盖够不够。实时桥梁挠度监测雷达批发

雷达监测项目的实施，一般包括现场踏勘、方案设计、设备安装、参考点布设、调试试运行、转入长期运行几个环节。踏勘时要确认设站位置、视线、供电和通信条件，评估被测面的散射特性；方案设计时要计算覆盖范围、分辨单元数量和回波强度；安装后要做试运行，验证数据质量，再正式开始长期监测。雷达监测项目的交付内容，包括：设备和参考点的布置图；设备和角反射器的安装记录；基准期的原始数据；各分辨单元的位移成果和时序曲线；数据质量说明；监测报告；平台账号和接口说明。管理单位拿到的是一套可以复核的位移数据，也可以根据需要对接到已有的管理系统。星地遥感 EchoSAR 是 4D 成像 MIMO 毫米波形变监测雷达，面状同步成像，整机低至 6 W，防护等级 IP65，用于边坡、桥梁和路面的非接触位移监测。 实时桥梁挠度监测雷达批发
