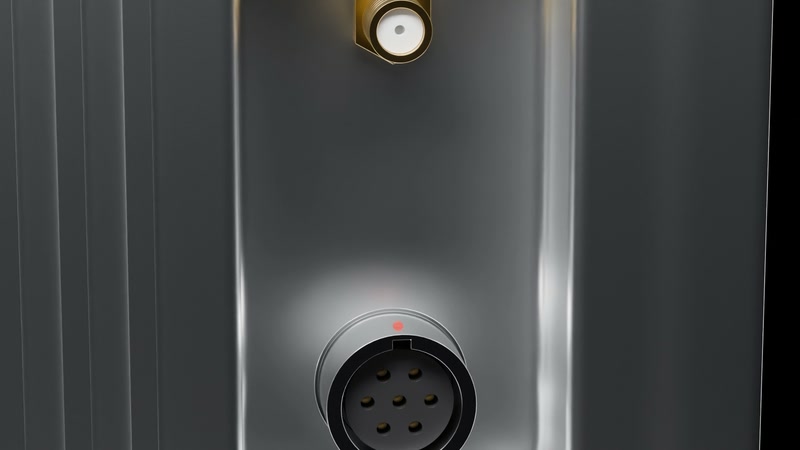

星地遥感 S300 形变监测雷达主机约 2 kg，功耗不大于 10 W。防护等级 IP65，工作温度为零下 40 ℃ 至 65 ℃。设备轻，运到山区路段的站位不需要大型机具。功耗低，太阳能板加蓄电池就能离网运行。没有市电的公路边坡可以不拉电缆，减少土建和协调工作。供电系统的容量要按当地日照和连续阴雨天数计算。主机不带云台，视线方向在安装时一次调定。安装完成后，日常主要检查支架、电池和视线遮挡。远程可以查看设备在线状态，到现场的次数很少。夜间和雨雾天气，雷达照常测量，不受光照条件限制。 S300 采用波导缝隙天线，距离分辨率优于 15 cm，角度分辨率为 1°。S300边坡雷达供应
星地遥感 EchoSAR F100 是面向桥梁挠度的形变监测雷达，采样率可达 50 Hz。50 Hz 意味着每秒 50 个读数，一辆车驶过桥跨的过程可以被完整记录。挠度曲线上能看到车辆上桥、经过跨中、下桥时的起伏。同一台设备也可以用于长期的缓慢挠度观测。F100 的算法针对小幅、高频的变化，与边坡型号 S300 不同。两款设备外观相近，但不能互相替代。订货时按桥梁挠度还是边坡形变来选型，型号写进合同清单。挠度数据只陈述变化量，桥梁状态的评定由管理单位和专业机构作出。荷载试验结束后拆除设备，桥上不会留下安装痕迹。 S300边坡雷达供应S300 形变监测雷达的探测距离不小于 300 m。
形变监测雷达测得的是位移在视线方向上的分量。仰视一面直立岩壁时，设仰角为 φ，壁面外移在视线上占 cos φ，沿壁面下滑占 sin φ。仰角 25° 时，前者约为 0.91，后者约为 0.42。仰角 45° 时，两种运动在视线上的分量相当。因此站位应尽量正对壁面，设备高度大致居中。星地遥感 EchoSAR 的数据按视线向位移上报。需要换算成外移量或下滑量时，按几何关系计算，并注明所用的假设。这样，管理单位拿到的每个数字都能追溯到测量方向。仰角越大，外移分量越小，下滑分量越大。
大型堆填体、排土场和尾矿库坝体，规模大、堆高快，边坡位移是日常关注的重点。雷达覆盖范围大，可以对整个坝坡或堆体表面做监测，位移速率变化时给出提示。这类对象的表面多为松散的砂石，回波相对稳定，适合雷达监测，参考点和角反射器放在附近稳定的基岩上。城市高边坡和挡墙，位于居民区、道路旁，位移关系到周边安全。雷达在对面的建筑物或空地上设站，不需要进入边坡范围，对挡墙和坡面做长期监测。非接触的方式便于获得施工许可，设备体积小、安装快，对周边居民和交通的干扰小，是城市环境中较理想的监测方式。 雷达没有运动部件，日常维护主要是检查支架、供电和视线遮挡。

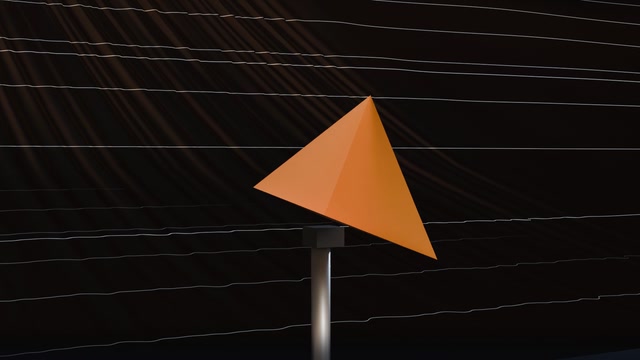

高陡边坡是毫米波雷达的典型应用对象。公路旁的直立岩壁，人上不去，传感器和靶标都装不上；相机看得清壁面，却读不出毫米级的位移。改用毫米波雷达隔路设站，不需要接近岩壁，也不需要在壁面上安装任何东西，就能对整面岩壁做连续的位移监测，把原来无法监测的位置纳入了监测范围。在高陡岩壁监测方案中，雷达站距壁面约 50 m，一次扫过 78 m 的横断面，每个分辨单元约 0.9 m，都是一个测点。参考角反射器落在稳定岩体上，用来扣除设站自身的位移。壁面几何不同，站位和台数也不同。这些数值是典型工况的示意，实际项目要按壁面的高度、宽度和现场条件重新设计。 可以安装靶标的位置，视觉位移监测精度更高，二者可以互相检核。S300边坡雷达供应
雷达与 GNSS 配合：GNSS 提供基准，雷达提供面状位移分布。S300边坡雷达供应
大型桥梁施工期的挠度监测，也适合雷达。悬臂施工和合龙阶段，主梁线形变化快，需要频繁测量。雷达可以在桥下设站，对多个截面同步观测挠度，提供连续的数据，减少人工测量的次数和高空作业。施工完成后，设备可以继续用于运营期监测，也可以转移到下一个项目。桥梁荷载试验使用雷达，可以大幅缩短准备时间。传统试验需要在每个测点安装位移计，布线和调试耗时较长。雷达一次架设就能同时测量主梁多个位置的动态挠度，采样率较高 50 Hz，可以完整记录车辆加载过程中的位移变化。试验结束后拆除设备，也不会在桥上留下任何痕迹。星地遥感 EchoSAR 是 4D 成像 MIMO 毫米波形变监测雷达，面状同步成像，整机低至 6 W，防护等级 IP65，用于边坡、桥梁和路面的非接触位移监测。 S300边坡雷达供应
