监测从基准期开始。首期采集建立靶标的初始状态，后续每一期都与这一期比较，得到累计的东、北、竖直三个方向的相对位移。航线、拍摄点位和相机参数在各期之间保持一致，使多期影像可以比较。基准期的质量决定后续成果的可靠程度，所以首期通常会安排试飞和检查影像质量后再正式采集。靶标有两种常用形式。坡面干净、没有泥沙覆盖的断面，可以用定型模具在坡面喷涂红色标识靶标，图形清晰、稳定、成本低。降雨容易带来泥沙、靶标可能被掩埋的位置，则采用金属立杆式靶标，把靶标固定在立杆顶端，使其长期可见。两种靶标可以在同一边坡上混合使用，按各断面的现场条件选择。 VIMOS-UX 计算单元运行 Linux，带 6 TOPS NPU 算力。毫米级无人机变形监测系统代理

当某个测点的数据出现异常跳变时，处理的顺序是先复核、再判断。先查看该期该点的原始影像，确认靶标是否被遮挡、是否被移动、成像是否正常；再对照同断面相邻测点和参考点在同一期的变化，判断是个别测点的问题还是整体变化；确认是观测问题的，标记并剔除，确认是真实变化的，保留并通知相关人员。这套复核流程可以减少误报，也让每个异常都有记录。复核结果同样要留存：包括复核人员、复核时间、所查看的影像编号和结论。对确认为观测问题的数据，保留原始记录但不参与成果统计；对确认为真实变化的数据，则与该点的历史曲线放在一起供管理单位参考。星地遥感 VIMOS-UX 系统由现场采集、算法计算和成果管理三部分组成，可接入业主已有的监测平台。 高填方边坡Matrice 4TD位移监测靶标数量没有固定标准，需按边坡尺寸和需要关注的部位在方案阶段确定。

数据的可追溯性体现在两个层面。每一个成果值都可以回溯到对应期次的原始影像、靶标识别结果和解算过程；成果表、时序曲线和报告由平台统一生成，保留生成时间和数据版本。当对某个数据点有疑问时，可以回到原始影像复核，而不是只能看一个单个数字。时序曲线是监测成果的主要表现形式。每个测点在东、北、竖直三个方向各有一条累计相对位移曲线，横轴为采集期次或时间。通过曲线可以直观看到位移的大小、方向和随时间的变化过程，也可以叠加降雨、水位等外部因素做对照。曲线只呈现数据，对数据的解读由管理单位和专业人员完成。

精确的定位是多期比较的前提。系统使用 RTK 辅助无人机定位，使每次飞行的拍摄位置更接近设计位置，减小相机位置变化带来的误差，并在解算时把实际的位置和姿态作为参数纳入补偿模型。定位信息与影像一起归档，后续如果需要复核某一期的处理过程，可以直接调用当期的位置记录。RTK 的定位结果并不直接决定位移精度，位移精度主要来自靶标的相对观测和补偿模型；RTK 的作用是让每次拍摄位置的重复性更好、解算初值更接近真值，使算法收敛得更快、结果更稳定。 连续运行期间，23 个测点三向观测中误差的均值分别为 1.10、1.68 和 1.51 mm。

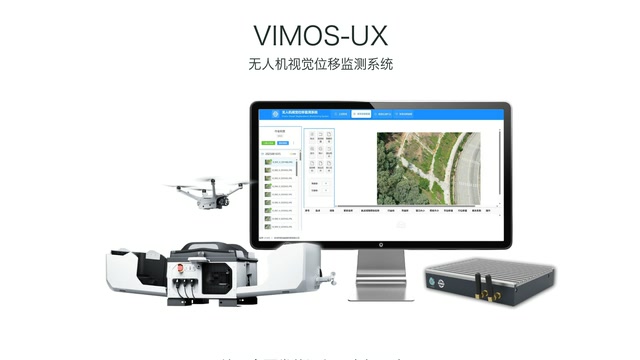

VIMOS-UX 无人机视觉位移监测系统使用 300 mm × 300 mm 的靶标。靶面反射率 90%，在影像里与坡面背景对比清楚。安装方式有背胶和膨胀螺丝两种，混凝土面和金属面都能用。坡面平整、泥沙少的断面，可以用模具直接喷涂。植被茂密或容易被冲积物掩埋的位置，改用立杆靶标。立杆把靶面抬离地表，雨后仍然露在外面。靶标本身不需要供电，也不需要通信模块。日常维护主要是查看靶面是否完整、是否被遮挡。星地遥感随设备提供靶标，并给出每个断面的安装位置图。靶标编号与平台里的测点编号逐一对应。 无人机边坡监测能到毫米级吗？在限定航高和靶标间距的条件下可以。高填方边坡星地遥感无人机监测

增加相应方向的拍摄点位，可以增加多余观测，改善该方向的精度。毫米级无人机变形监测系统代理

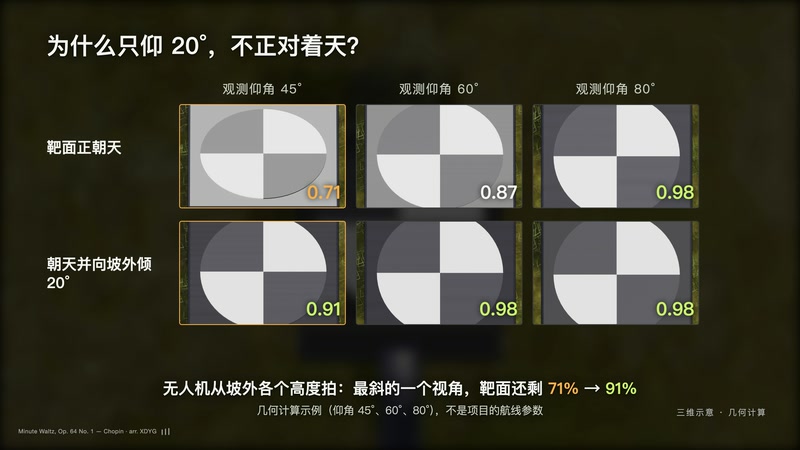

靶标是视觉测量的参照物，图形设计直接影响识别的可靠性。无人机视觉位移监测使用特制靶标，图形具有清晰的几何特征，便于算法在影像中快速检测并做亚像素级定位。坡面喷涂的红色标识靶标由定型模具制作，同一边坡上的靶标形状一致、位置可重复；立杆靶标则把同样的图形固定在杆顶，既保持识别特征，也避开地表覆盖物的影响。识别算法对靶标的对比度、边缘清晰度和形状完整性有要求，所以靶标的涂料颜色、表面平整度和日常清洁都会影响成像。巡检时发现靶标褪色、污损或变形，应及时补喷或更换，并在记录中标明该测点前后两段数据的衔接情况。星地遥感的 VIMOS-UX 无人机视觉位移监测系统，在已有无人机与机场的基础上增加视觉计算单元，即可用于边坡的周期性毫米级位移监测。 毫米级无人机变形监测系统代理
