VIMOS-UX 无人机视觉位移监测系统上线后，日常运维工作量不大。机场自动完成起降、充电和任务调度。运维人员定期查看机场舱盖、充电触点和气象传感器。靶标定期巡查，重点看是否被遮挡、移位或损坏。雨季过后，坡面喷涂靶标要检查是否被冲刷褪色。平台会标记成像不合格的期次，提示运维人员关注。被遮挡的靶标清理后，数据可以继续接续。更换过的靶标需要重新建立基准。星地遥感提供运维清单和远程技术支持。运维记录与成果数据一起归档。运维发现的问题按类别登记，处理后销项。机场固件升级前先做功能测试。 采集约 25 分钟，处理约 10 分钟，意味着当天拍摄、当天就能看到各测点的变化。堤防护坡无人机位移监测系统

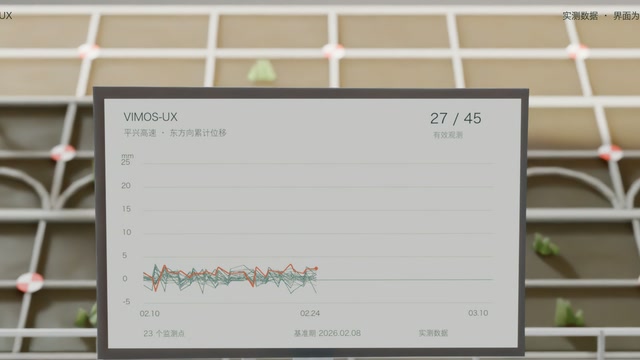

监测从基准期开始。首期采集建立靶标的初始状态，后续每一期都与这一期比较，得到累计的东、北、竖直三个方向的相对位移。航线、拍摄点位和相机参数在各期之间保持一致，使多期影像可以比较。基准期的质量决定后续成果的可靠程度，所以首期通常会安排试飞和检查影像质量后再正式采集。靶标有两种常用形式。坡面干净、没有泥沙覆盖的断面，可以用定型模具在坡面喷涂红色标识靶标，图形清晰、稳定、成本低。降雨容易带来泥沙、靶标可能被掩埋的位置，则采用金属立杆式靶标，把靶标固定在立杆顶端，使其长期可见。两种靶标可以在同一边坡上混合使用，按各断面的现场条件选择。 土石坝无人机位移监测哪家专业星地遥感提供无人机视觉位移监测的方案设计、靶标供货和平台服务。

在滑坡体监测中，无人机巡检的内容包括：滑坡体边界及周边影响区的整体影像；裂缝的位置、走向、长度、宽度及变化；坡面塌落、鼓胀、冲沟、渗水点和积水洼地；植被倒伏、树木歪斜等间接迹象；支挡结构、截排水沟、道路和建筑物的开裂与损坏；以及监测靶标、地面测站和机场的完好情况。这些宏观迹象与测点位移数据相互印证。这些宏观迹象通常出现在位移数据变化之前或同时，因此巡检结果可以帮助管理人员判断位移数据的位置和意义，例如某一测点附近是否新出现了裂缝，从而决定是否在该处增补监测点或加密观测频次。如需了解无人机视觉位移监测系统的方案与配置，可向星地遥感咨询边坡条件、监测频次与成果形式。

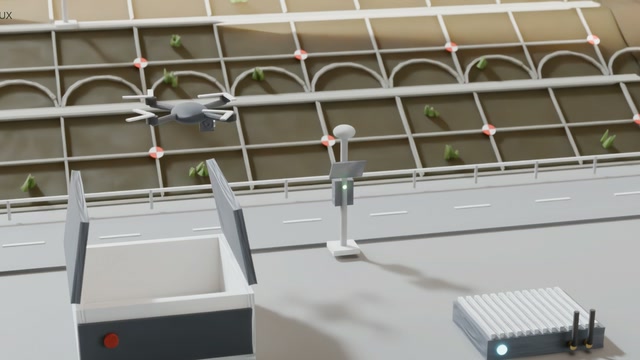

与 InSAR 配合使用时，分工是尺度不同。InSAR 适合大范围普查，找出区域内变形相对明显的部位；无人机视觉位移监测则对其中需要持续关注的边坡，提供毫米级的点位位移时程。前者告诉人们该看哪里，后者在选定的位置上连续给出数据，二者可以串成天空地一体化监测体系中的不同层次。在滑坡体的监测布置中，可以按“面、线、点”分层。无人机巡检覆盖全域，识别裂缝、塌落、鼓胀等宏观迹象；无人机视觉位移监测沿主滑方向的纵断面和横断面布点，常规每日一至两期；地面视觉位移监测站对前缘、后缘等重点部位连续观测。无人机视觉位移监测在其中承担“线”的角色，覆盖大范围分布的测点。星地遥感的 VIMOS-UX 无人机视觉位移监测系统，在已有无人机与机场的基础上增加视觉计算单元，即可用于边坡的周期性毫米级位移监测。 现场只需布设靶标，不必为每个测点供电、布线和维护。

常有人问：一个边坡要布多少个靶标？这取决于边坡的长度、高度和管理单位关注的部位。一次高速公路边坡监测布设了 4 个纵断面，包括 4 个参考点和 23 个监测点，合计 27 个靶标，覆盖一段长约 180 m 的三级路堤边坡，断面间距在 15 m 以内。具体数量需要在方案阶段按边坡条件确定，不必套用固定数字。所以靶标数量并不是越多越好：数量取决于需要关注的位置和监测的目的。过密会增加布设和维护的工作量，过疏会漏掉关键部位。方案阶段通常先布设骨干断面，运行后再根据数据和巡检结果增补。 汛期和强降雨之后，机场可以立即加飞一次，当天取得各测点的位移变化。堤防护坡无人机位移监测系统

每个靶标都从多个方向被拍到，多条观测方向联立求解，得到它的三维空间坐标。堤防护坡无人机位移监测系统

基准期是整个监测的起点，后续每一期的位移都相对它计算，因此首期采集需要格外认真。通常在正式采集前先试飞，检查影像中每个靶标是否清晰、视角是否合适、光线是否稳定，确认各测点和参考点都能被稳定识别，再固定航线和相机参数，开始首期采集。基准期的影像和识别结果要单独归档，以后遇到疑问时可以回到起点核对。基准期数据一旦确定，一般不再更换；如果因为靶标被破坏或边坡处理需要重建基准，应当在记录中注明变更时间和原因，并把新旧基准之间的换算关系一并保存，使整个监测周期的数据可以连续使用。 堤防护坡无人机位移监测系统
